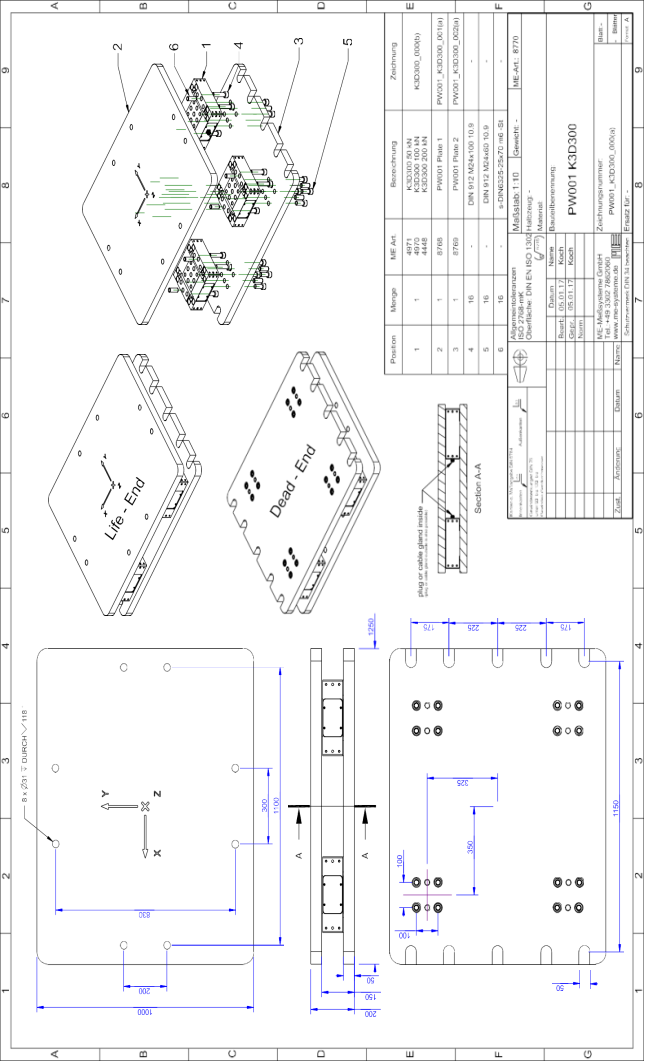

技術參數
機械特征 |
|
|
量程 | kN | X：-400 to 400 Y：-400 to 400 Z：-900 to 900 量程可根據客戶需求 |
長X 寬X 高 | mm | 900mm≤L≤1200mm 800mm≤W≤900mm H ≤400mm |
固有頻率 | Hz | ≥300 |
安全過載 | %FS | 120 |
電氣特征 |
|
|
輸出信號 x-Axis | VDC | 0-10 |
輸出信號 y-Axis | VDC | 0-10 |
輸出信號 z-Axis | VDC | 0-10 |
激勵電壓 MAX | V | 10 |
輸入電阻 x, y-Axis | Ohm | 700±50 |
輸出電阻 x, y-Axis | Ohm | 700±20 |
輸入電阻 z-Axis | Ohm | 1400±100 |
輸出電阻 z-Axis | Ohm | 1400±40 |
絕緣電阻 | Ohm | > 5×109 |
電氣連接 |
| 16-pole plug M23 female |
精度數據 |
|
|
精度等級 | % | ≤±1 |
線性誤差 | % FS | ≤±1 |
滯后性 | % FS | ≤±1 |
零點溫移 | %FS / K | 0.02 |
靈敏度溫移 | % RD / K | 0.02 |
30 分鐘內蠕變 | % FS | ≤ 0.1 |
響應頻率 | Hz | 2000 |
串?dāng)_ |
|
|
額定負載內從X 到Y 串?dāng)_ | % FS | ≤±2 |
額定負載內從Y 到X 串?dāng)_ | % FS | ≤±2 |
額定負載內從Z 到X/Y 串 | % FS | ≤±2 |
額定負載內從X/Y 到Z 串 | % FS | ≤±2 |
溫度 |
|
|
工作溫度范圍 | °C | -10…+70 |
操作溫度范圍 | °C | -10…+85 |
備注
1、精度取決于安裝板的厚度：必須避免板局部變形，甚至安裝部件的尺寸以及剛度的影響都很重要。
2、如果大的彎曲力矩加載在安裝板上導致變形，精度也會降低。
3、在精確的安裝條件下，我們能夠進行計算適當?shù)卣{(diào)節安裝板的厚度。例如，在板中間一個單點上內插 800kN 的力可能導致板的變形的偏差。
建議：在未知安裝條件下，為了保證整個平臺的精度，安裝板必須具有例如 1000mm 的厚度。要壓縮安裝板的尺寸，必須進行大量的計算，并且裝載條件必須是必須計算好板的變形。我們建議在開發項目中同步進行計算，優化安裝板。
