德國ME六維力傳感器和KUKA機器人

一、方案配置：

? KUKA或ABB等知名機器人；

? 工控機及控制軟件；

? ME六維力傳感器：K6D110；

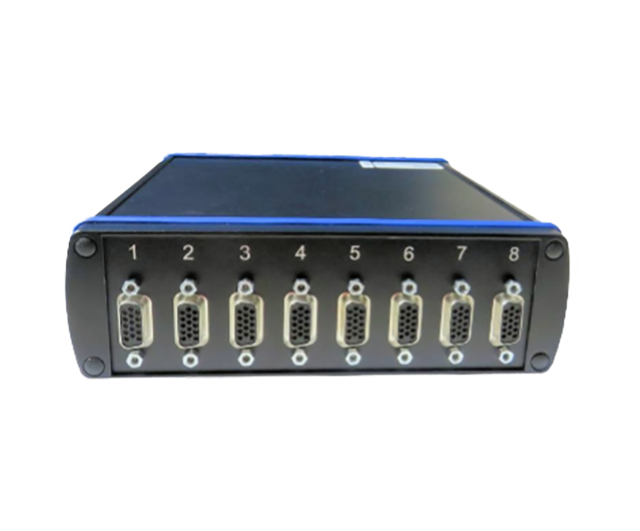

? ME 數字放大器：GSV-8DS TCP/IP；

? 以及相關線纜等附件。

二、工作原理：

上位機與ME K6D110六維力傳感器/數字放大器GSV-8DS TCP/IP通過以太網，采用UDP協議進行通信，它可以和機器人組成一個局域網，通信頻率最高可達7000HZ。上位機控制系統軟件實際上為整體系統的中樞，與ME K6D110六維力傳感器/數字放大器GSV-8DS TCP/IP通訊，實時讀取機器人末端工具受力情況（包含xyz3個方向的力和3個方向的扭矩），上位機控制系統軟件計算出機器人位姿調整量，傳遞給機器人修正單元進行修正。

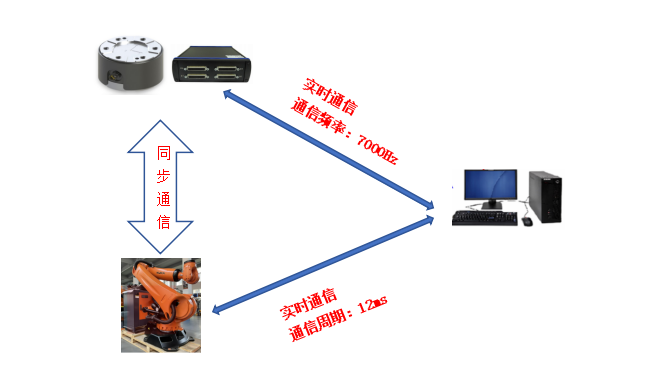

圖一、機器人系統通信

上位機控制器讀取ME K6D110的測量值，并與設定的參考值進行比較，然后由PID控制器計算出對機器人軌跡的判斷，并傳遞給機器人修正器實現對軌跡過程修正。

三、機器人系統的關鍵：

? 控制軟件是整個系統的中樞，成熟、穩定可以大大提高整體的效率；

? 機器人的可靠性、工藝水平直接是機器人系統成功的有力保障

? 六維力傳感器精度高、串?dāng)_低可以大大降低機器人產生損壞和誤差的可能；

? 傳感器配套的數字放大器響頻高可以減少機器人的事故；

四、德國ME六維力傳感器的特點：

? 量程覆蓋范圍廣：xyz三個方向的力從10N-800KN可選，xyz三個方向的扭矩從1Nm-40kNm可選，可以滿足絕大數應用場景；

? 綜合精度高，串?dāng)_低，特別是在大彎矩的情況下仍然提供高精度輸出，在整個行業是非常少見的；

? 配套的數字放大器響頻最高可以達到48kHz，分辨率是24bit，可以滿足各種場景的需求，支持硬件解耦，大大簡化了客戶的使用；

? 廣泛應用于：航空、航天、汽車、自動化、醫療、船舶、測量、近海工程等行業，得到客戶的一致好評。

五、機器人涉及具體案例

涉及的案例包含不限于：柔性裝配、拋光打磨、抓取搬運以及切削等應用。
