您現在的位置：首頁 → 新聞資訊 → 傳感知識

Case 傳感知識

來源:

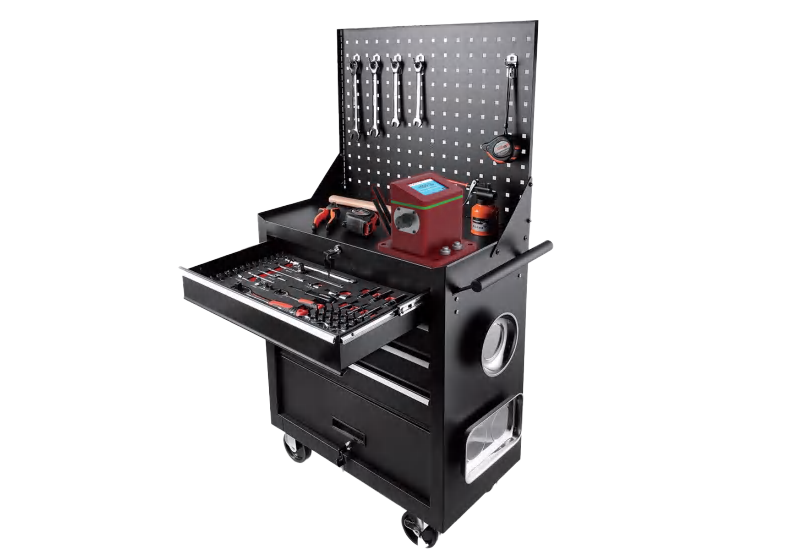

扭矩校準系統(HTV-CAL) 由扭矩校準儀及配套的校準軟件組成，適用于各類電動、氣動、手動扭矩扳手的校準檢測，根據設置的精度等級判定各檢測載荷點的合格狀態并自動生成校準報告?？砂葱枨蠖ㄖ粕尚?zhǔn)報告及打印功能，內容為時間、設定扭矩、測定扭矩、峰值扭矩、扭矩容差、是否合格等。高精度測量檢測精度級別：0.3級，分辨率為0.01%F.S;可精確校準不同規格、不同量程的扭矩工具，確保每一次測量都精準無誤；可實現對扳手正向和反向扭矩的檢測能力。采樣速率高最高支持每秒鐘4800次的采樣，更能檢測扳手加載中的力值變化信息，更準確捕獲扳手第一峰值。寬量程范圍涵蓋從低扭矩到高扭矩的廣泛量程，最小量程可達5N·m,最大量程可至1000 N·m,滿足多樣化的工業及科研需求。大屏觸控屏2.8寸電容觸控屏顯示實時扭矩值、峰值扭矩、檢測點標準值、合格狀態等智能化與信息化讀取&顯示&設置實時測量數據、峰值、合格狀態、扭矩校準曲線及校準數據；自動生成校準報告、校準標簽生成及打??；可定制多臺聯網、校準報告上傳服務器、定時校準提示等功能；顯示及設置校準扳手相關信息。預設檢測值預設多點檢測值，根據設置的容差百分比，自動判定是否合格。

發布時間: 2026 - 01 - 28

三分量傳感器介紹與應用

來源:

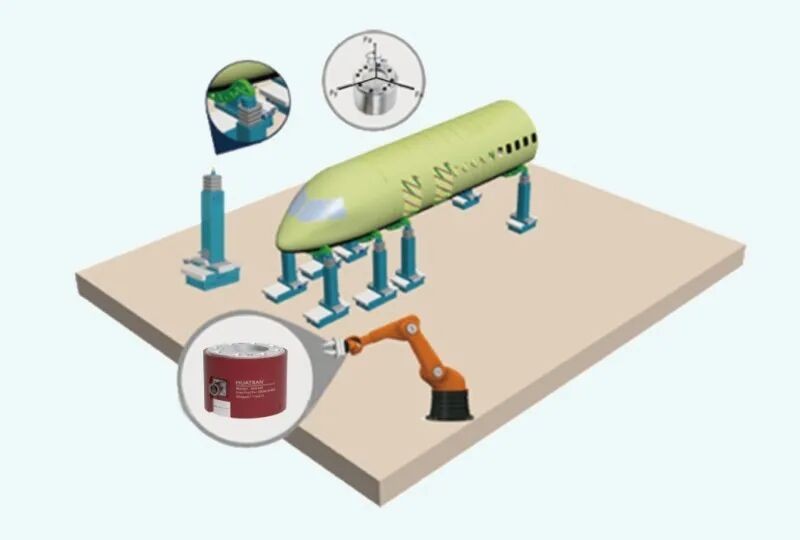

三分量傳感器是一種能夠測量空間中三個相互垂直方向的三軸力傳感器。每個單軸力傳感器都可以測量一個方向的力，然后將這三個方向的力進行合成，得到一個完整的三維力矢量。這種傳感器通常采用電橋電路來測量力的變化，并通過內部的信號處理電路將這種變化轉換成可用的電信號輸出。 K3A圖片耐特恩代理的德國 ME 多分量力傳感器，在中國市場迅速得到推廣和認可，產品主要用于航空航天、汽車測試及制造、醫療器械、工業機器人、智能制造、能源及環境安全、船舶制造等相關測控領域的力學檢測與分析。在飛機智能裝配領域，大噸位的三&六分量傳感器在市場中獨樹一幟。 ME工廠圖傳感器主要參數Fx、Fy、Fz 獨立負載力測量；量程：±500mN～±500kN 范圍；激勵電壓：5VDC～12VDC ；輸出信號：0.5～2.0mV/V ；單向精度：0.1～0.5%F.S；串?dāng)_：1%F.S～3%F.S；防護等級：IP65～I(xiàn)P68；工作溫度：-10～85°C ；安裝方式：法蘭安裝；結構：可選方形或圓形結構； K3D圖片三分量安裝示意圖傳感器產品特點德國ME三分量力傳感器K3A/K3D系列三軸測量范圍覆蓋±500mN～500kN可選，可選方形或圓形結構，采用抗偏載設計，有效減小了互相之間的串?dāng)_。使用法蘭安裝方式，方便安裝。?測量量程覆蓋大：±500mN～500kN；緊湊設計、小型化、最小φ35mm*28mm；0.1%F.S 線性高精度，長時間水下穩定性測試；低串?dāng)_,常規1%F.S,最高可0.5%F.S串?dāng)_,市面普遍3%F.S串?dāng)_；可防水,如K3D120、K3D400：200N～500kN防水系列；高抗偏載結構設計,抗扭力優于 10%力值量程；定制化,根據客戶實際要求,可定做防爆；材質：鋁合金/不銹鋼材質；三分量應用圖航空裝配機器人水下應用案例

發布時間: 2026 - 01 - 24

什么是應變式力傳感器

來源:

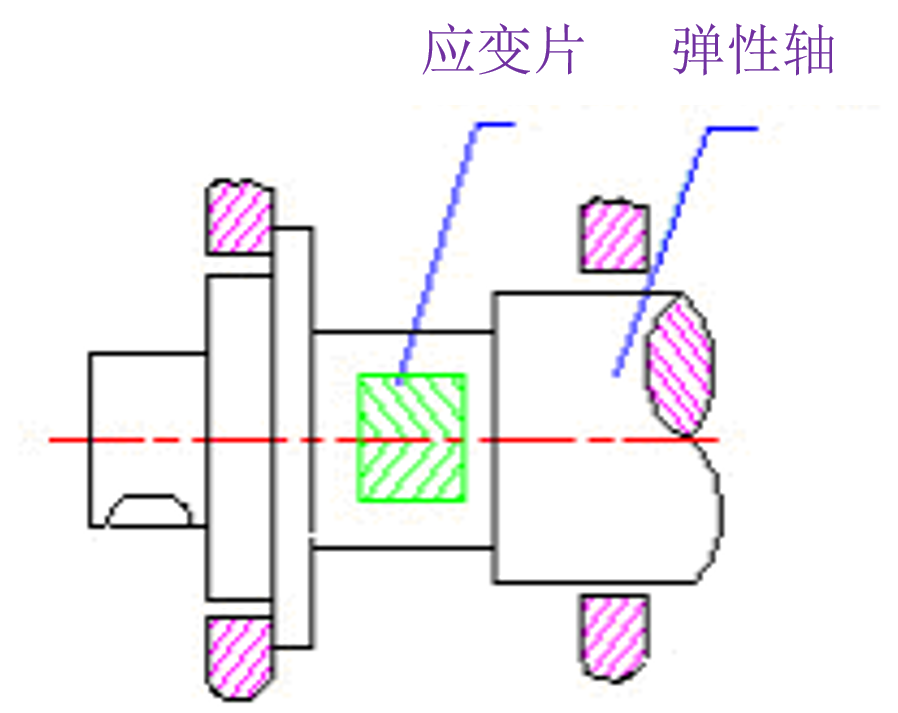

應變式力傳感器：原理與應用應變式力傳感器是一種廣泛應用于工業、科研和自動化領域的測力裝置，其核心原理是利用彈性體的形變來測量外力的大小。當外力作用在傳感器上時，彈性體發生微小變形，粘貼在其表面的應變片（電阻應變計）隨之產生電阻變化，通過惠斯通電橋電路將該變化轉換為可測量的電信號（如電壓或電流），從而精確計算受力值。01結構與工作原理● 彈性體：通常由高強度金屬（如鋁合金或不銹鋼）制成，在外力作用下發生彈性形變。● 應變片：粘貼在彈性體關鍵部位，當彈性體變形時，應變片的電阻值隨之改變?！? 信號調理電路：惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)換為電信號，再經放大和濾波處理，輸出標準信號（如0-10V、4-20mA或數字信號）。02特點與優勢● 高精度：可測量微小形變，適用于高精度測力需求?！? 良好的線性度：輸出信號與受力大小成比例，便于標定和計算。● 穩定性強：長期使用仍能保持較高測量精度。● 適應性強：可制成不同量程和結構（如S型、梁式、輪輻式等），適用于拉壓力、扭矩等多種測量場景。03典型應用● 工業稱重：電子秤、料斗秤、皮帶秤等?！? 自動化控制：機器人抓取力檢測、生產線壓力監控等。● 測試測量：材料力學試驗、沖擊力分析等?！? 汽車與航空航天：懸架載荷監測、發動機推力測試等。應變式力傳感器憑借其高可靠性和性價比，成為力學測量領域的重要工具，未來隨著智能傳感技術的發展，其應用范圍將進一步擴大。

發布時間: 2026 - 01 - 13

汽車坐標系&車輪六維力傳感器坐標系異同簡析

來源:

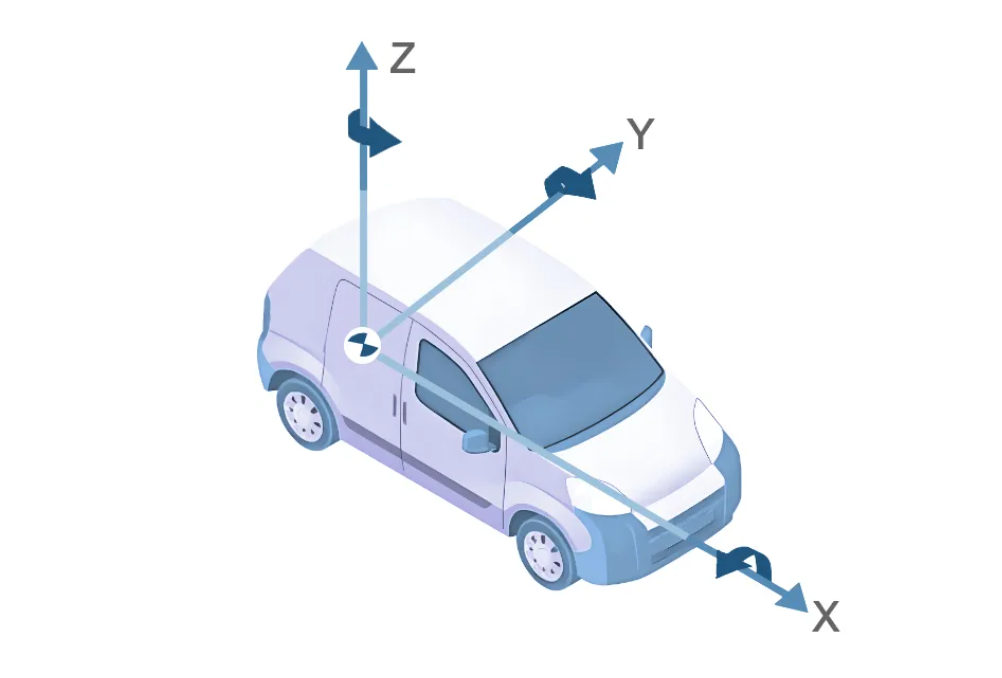

一、汽車坐標系汽車坐標系是用于描述汽車運動狀態、部件位置及動力學特性的標準化參考體系，在汽車設計、仿真、控制及測試等領域具有重要作用。01 汽車坐標軸方向定義 ● X 軸（縱向）：指向汽車前進方向（正方向），用于描述車輛的前后運動（如加速、減速）； ● Y 軸（橫向）：指向駕駛員左側（正方向），用于描述車輛的左右偏移（如轉向、側滑）； ● Z 軸（垂直方向）：垂直于地面向上（正方向），用于描述車輛的上下振動（如懸架運動、路面顛簸）。圖一：汽車坐標系02汽車坐標系遵從ISO 8855標準（國際通用），SAE（美國汽車工程師學會）標準也是和ISO保持一致，因此該汽車坐標系在汽車行業得到高度認可和廣泛應用。 ● 車身部件定位（如發動機、懸架、輪胎的安裝位置）； ● 車輛動力學仿真（如加速時的俯仰力矩、轉向時的側傾角度）； ● 傳感器安裝校準（如攝像頭、雷達的朝向與坐標轉換）； ● 輪胎力學分析（如；路譜測試、側偏特性、滑移率計算）； ● ABS（防抱死制動系統）、ESP（車身電子穩定系統）的控制算法設計。二、力學傳感器坐標系多維力傳感器坐標系遵循笛卡爾坐標系的直角坐標系原理，通常把x軸和y軸配置在水平面上，而z軸則是鉛垂線，也就形成了三維力坐標。圖二：三維力傳感器坐標系（遵循笛卡爾坐標原理）在實際應用中又遵從以ISO 國際標準和行業專屬規范為核心，統一了度量方法、校準規范并形成傳感器行業通用的規范。結合各行各業，又形成了針對不同行業的規范，如： ● 國家標準 ?GB/T 43199-2023《機器人多維力/力矩傳感器檢測規范》； ● ISO 8015：機械振動與沖擊-傳感器校準和使用規范； ● ISO 6487：道路車輛 - 電氣及電子設備的環境條件和試驗。三、車輪六維力傳感器坐標系和汽...

發布時間: 2026 - 01 - 09

扭矩傳感器維修指南

來源:

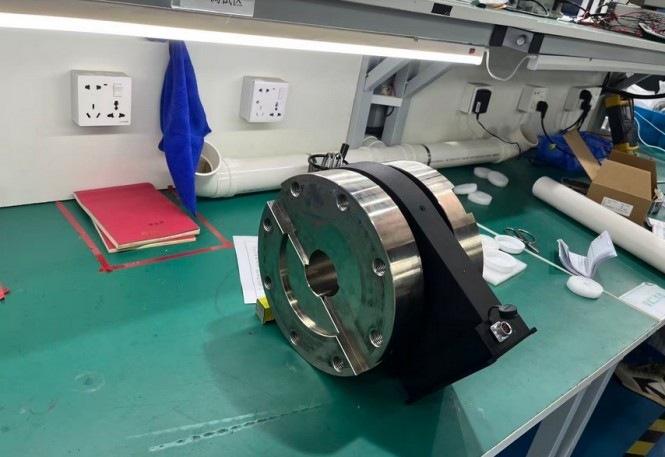

本文聚焦扭矩傳感器典型故障問題，通過系統性維修手段，確保測量精度符合要求，有效延長設備服役周期，同時顯著降低生產中斷概率。維修作業嚴格遵循安全操作規程，并融入預防性維護理念，全方位提升設備運行可靠性。一、核心故障類型與診斷扭矩傳感器的典型故障主要表現為以下四類，需按優先級排查：信號異常：無輸出、信號波動大、飽和或噪聲過高，多由供電不穩（電壓偏離12V DC±5%）、屏蔽線破損、連接器氧化或電磁干擾（靠近變頻器/電機）引起。零點漂移：卸載后輸出不歸零，常見于溫度變化、長期過載導致彈性體蠕變、安裝時存在側向力或彎矩。靈敏度變化：相同扭矩下輸出值偏高或偏低，通常因應變片脫粘、電路老化或傳感器曾受機械沖擊。安裝失效：軸系同軸度超差（Φ0.05mm）、聯軸器選型錯誤、支撐剛度不足，導致測量值失真或傳感器早期損壞。診斷建議：使用示波器觀察信號波形，檢測是否存在毛刺或周期性干擾；用萬用表測量供電電壓與信號線電阻，排除斷路/短路。二、通用維修流程斷電與防護：斷開傳感器供電，佩戴防靜電手環，使用防靜電工作臺。外部檢查：清潔傳感器表面油污、灰塵；檢查電纜護套是否破損、接頭是否松動。電氣檢測：測量輸入/輸出阻抗，對比規格書參數；確認供電電壓穩定。校準重置：在無負載狀態下執行零點校準；使用標準扭矩源進行滿量程增益調整。硬件更換：若確認應變片斷裂、電路板虛焊或芯片損壞，需更換同型號模塊（非通用件）。重新安裝：使用激光對中儀確保動力源、傳感器、負載三者同軸度≤Φ0.05mm；采用彈性柱銷聯軸器緩沖振動。三、關鍵注意事項禁止行為：不可直接敲擊或跌落傳感器； ...

發布時間: 2025 - 12 - 29
