汽車坐標系是用于描述汽車運動狀態、部件位置及動力學特性的標準化參考體系，在汽車設計、仿真、控制及測試等領域具有重要作用。
01 汽車坐標軸方向定義
● X 軸（縱向）：指向汽車前進方向（正方向），用于描述車輛的前后運動（如加速、減速）；
● Y 軸（橫向）：指向駕駛員左側（正方向），用于描述車輛的左右偏移（如轉向、側滑）；
● Z 軸（垂直方向）：垂直于地面向上（正方向），用于描述車輛的上下振動（如懸架運動、路面顛簸）。

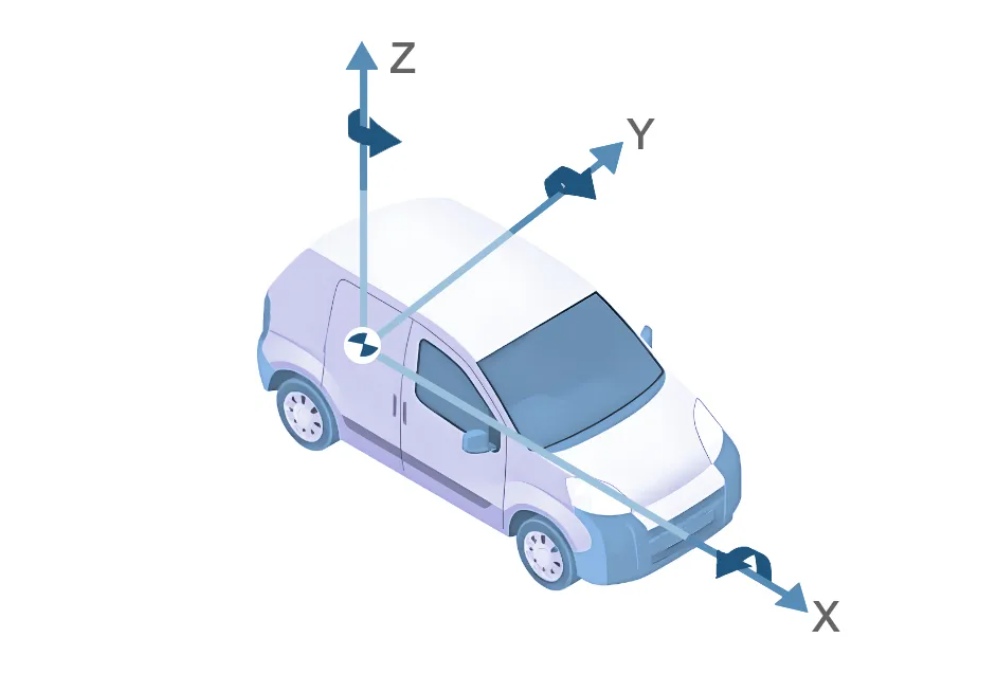

圖一：汽車坐標系
02
汽車坐標系遵從ISO 8855標準（國際通用），SAE（美國汽車工程師學會）標準也是和ISO保持一致，因此該汽車坐標系在汽車行業得到高度認可和廣泛應用。
● 車身部件定位（如發動機、懸架、輪胎的安裝位置）；
● 車輛動力學仿真（如加速時的俯仰力矩、轉向時的側傾角度）；
● 傳感器安裝校準（如攝像頭、雷達的朝向與坐標轉換）；
● 輪胎力學分析（如；路譜測試、側偏特性、滑移率計算）；
● ABS（防抱死制動系統）、ESP（車身電子穩定系統）的控制算法設計。
多維力傳感器坐標系遵循笛卡爾坐標系的直角坐標系原理，通常把x軸和y軸配置在水平面上，而z軸則是鉛垂線，也就形成了三維力坐標。

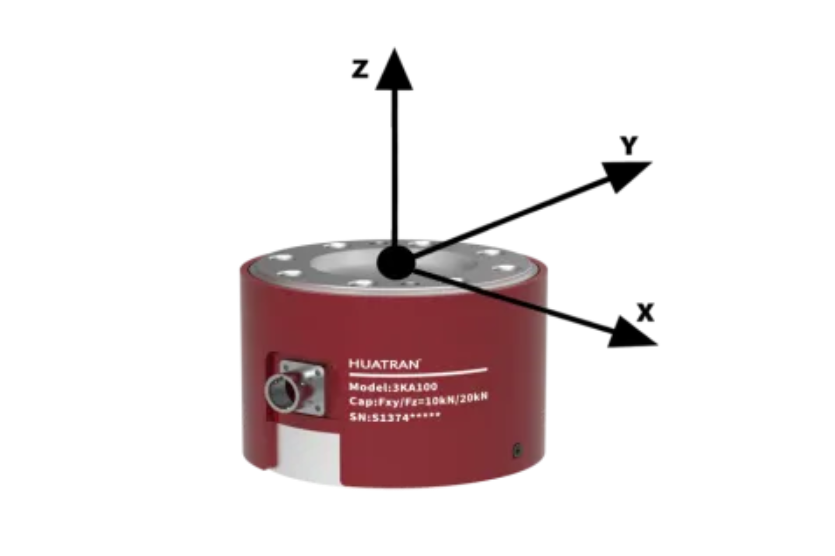

圖二：三維力傳感器坐標系（遵循笛卡爾坐標原理）
在實際應用中又遵從以ISO 國際標準和行業專屬規范為核心，統一了度量方法、校準規范并形成傳感器行業通用的規范。結合各行各業，又形成了針對不同行業的規范，如：
● 國家標準 ?GB/T 43199-2023《機器人多維力/力矩傳感器檢測規范》；
● ISO 8015：機械振動與沖擊-傳感器校準和使用規范；
● ISO 6487：道路車輛 - 電氣及電子設備的環境條件和試驗。
三、車輪六維力傳感器坐標系和汽車坐標系的區別分析
M56六維力車輪力傳感器（WFT）用于測量車輛試駕過程中車輪上的力和扭矩。可同時且準確的測量全部六個分量的力或力矩。其特點：
● 獨特的數字遙測技術；
● 精度高、串擾低、采集快；
● 最高可以承受50g的加速度的瞬間沖擊；
● 通過輪輞適配器可以測試不同尺寸的輪胎 ；
● 可以輸出CAN、USB、模擬量等信號的輸出；
● 采樣頻率高達5KHZ ；
● 16位AD轉換 ；
● 軟件最高可以接八個M56六分力傳感器；
● 廣泛用于乘用車、卡車、拖拉機等行業。
圖三、M56車輪六分量傳感器坐標系
02 M56車輪六維力傳感器坐標系和汽車坐標系的區別
M56車輪六維力傳感器在選型過程中，需要注意汽車的重力方向和前進方向的力以及車輪旋轉方向的扭矩偏大，在選型時候需要注意匹配。
表一、汽車&傳感器坐標系區別及選型參考
傳感器和汽車及其他行業的坐標系的不完全相同，其實不影響實際使用，但是在我們選型和使用過程中，要了解其中的區別，針對兩者的區別而選擇合適的量程即可。
