應變式力傳感器：原理與應用
應變式力傳感器是一種廣泛應用于工業、科研和自動化領域的測力裝置，其核心原理是利用彈性體的形變來測量外力的大小。當外力作用在傳感器上時，彈性體發生微小變形，粘貼在其表面的應變片（電阻應變計）隨之產生電阻變化，通過惠斯通電橋電路將該變化轉換為可測量的電信號（如電壓或電流），從而精確計算受力值。
01結構與工作原理

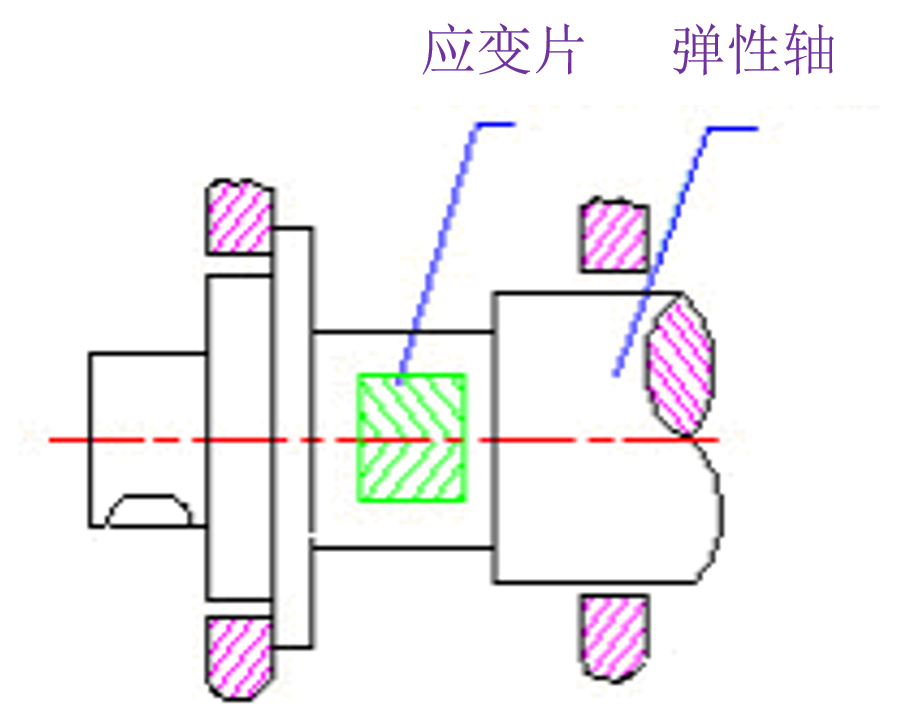

● 彈性體：通常由高強度金屬（如鋁合金或不銹鋼）制成，在外力作用下發生彈性形變。
● 應變片：粘貼在彈性體關鍵部位，當彈性體變形時，應變片的電阻值隨之改變。

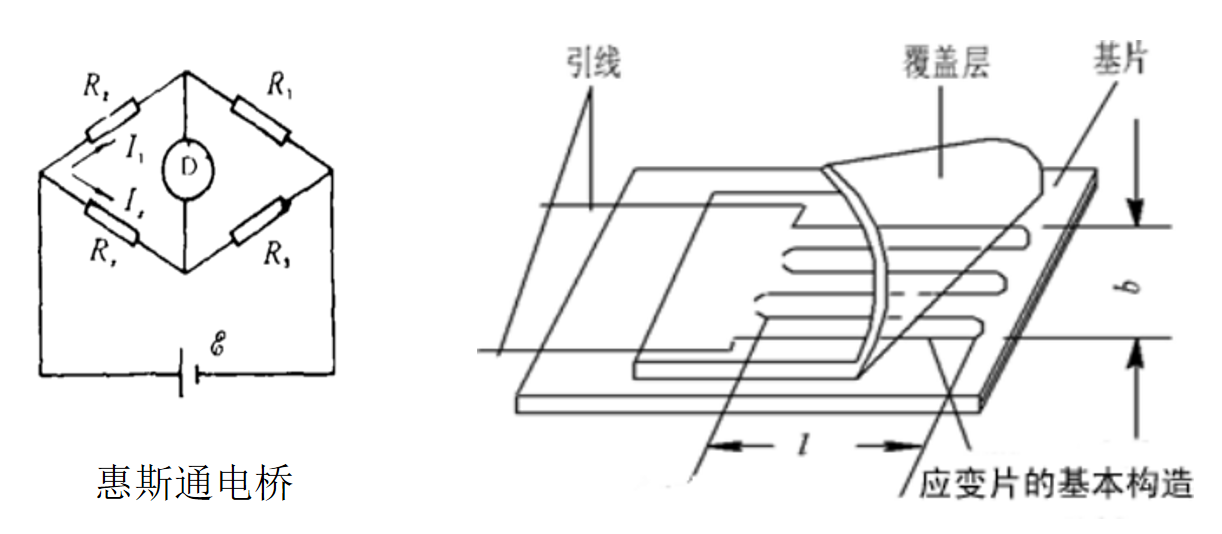

● 信號調理電路：惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)換為電信號，再經放大和濾波處理，輸出標準信號（如0-10V、4-20mA或數字信號）。
02特點與優勢
● 高精度：可測量微小形變，適用于高精度測力需求。
● 良好的線性度：輸出信號與受力大小成比例，便于標定和計算。
● 穩定性強：長期使用仍能保持較高測量精度。
● 適應性強：可制成不同量程和結構（如S型、梁式、輪輻式等），適用于拉壓力、扭矩等多種測量場景。
03典型應用
● 工業稱重：電子秤、料斗秤、皮帶秤等。
● 自動化控制：機器人抓取力檢測、生產線壓力監控等。
● 測試測量：材料力學試驗、沖擊力分析等。
● 汽車與航空航天：懸架載荷監測、發動機推力測試等。
應變式力傳感器憑借其高可靠性和性價比，成為力學測量領域的重要工具，未來隨著智能傳感技術的發展，其應用范圍將進一步擴大。
