參 數 類 型

參 數 指 標

量程

Fx:150kN-250kN  ，F(xiàn)y:150kN-250kN ，Fz:400kN-1000kN

額定力 Fx

±150kN, ±200kN, ±250kN

額定力 Fy

±150kN, ±200kN, ±250kN

額定力 Fz

±400kN, ±800kN, ±1000kN

靈敏度 Fx/Fy

1.5~2.0mV/V

靈敏度 Fz

0.6~1.2mV/V

零點輸出

≤3%F.S

安全過載 Fx/Fy/Fz

150%F.S

極限過載 Fx/Fy/Fz

200%F.S

外殼材質

合金鋼

精      度

參數指標

線性度 Fx/Fy/Fz

≤0.3%FS

重復性 Fx/Fy/Fz

≤0.1%FS

串擾 Fx 。Fy  。Fz

≤2.5%FS

電氣參數

參數指標

激勵電壓

5～10VDC

輸入阻抗

120±35Ω

輸出阻抗

1400±30Ω

接口方式

參數指標

輸出接口

航插接口（默認）

線纜長度

5m（默認）

溫度環境

參數指標

工作溫度

-20 ~ 60 ℃

存儲溫度

-20 ~ 85 ℃

防護等級

IP65

其他

參數指標

尺寸

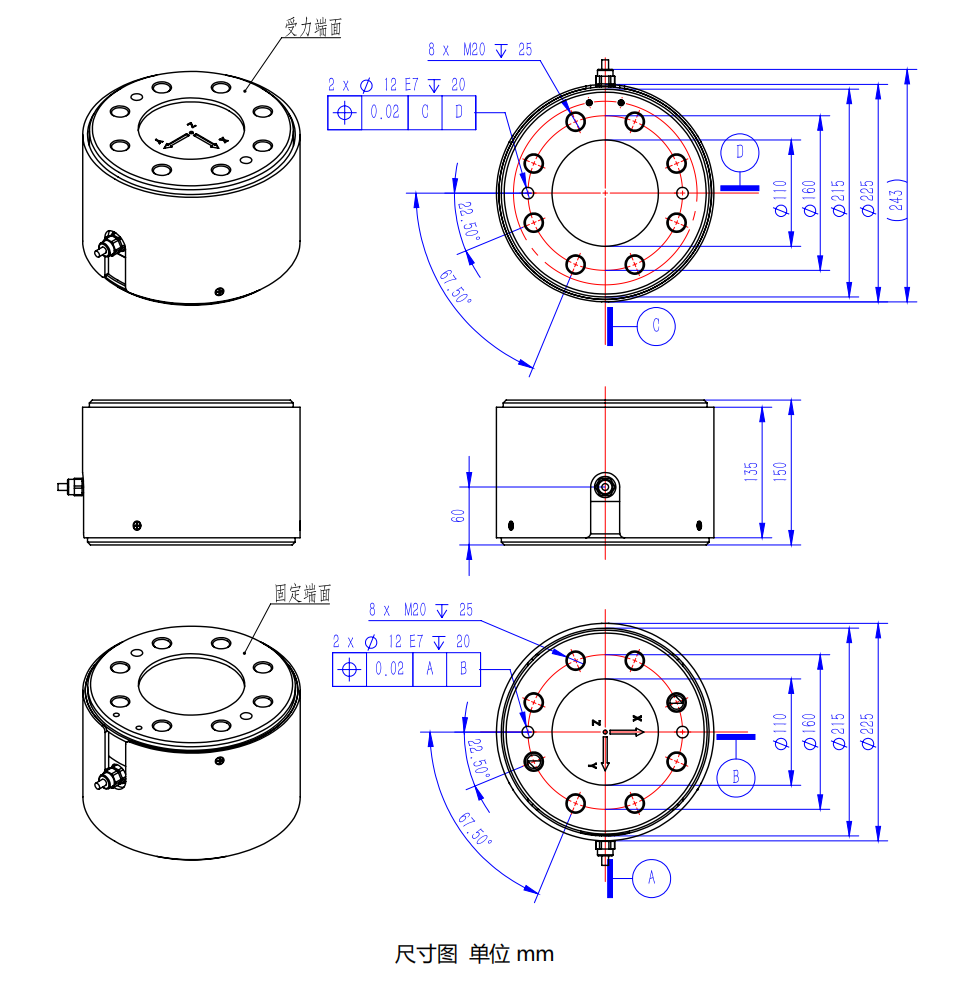

Φ225 * H150mm ，具體見尺寸圖

定制

可選做防爆 ，量程可定制約：z=1:3
