HUATRAN
量程范圍： Fx/Fy/Fz：0.5KN-4KN
線性度： 0.2%F. S
高精度電子應變片原理
三軸傳感器適用于測量三個相互垂直的軸上的力。
應用于空航天等拉壓力檢測設備 ，生產或裝配過程中的力測量控制、三維載荷測量、摩擦力測量。
參 數 類 型
量程
Fx:0.5kN-4kN ，Fy: 0.5kN-4kN ，Fz: 0.5kN-4kN
額定力 Fx
±0.5kN,±1kN， ±2kN,±4kN
額定力 Fy
額定力 Fz
靈敏度 Fx/Fy
0.8～1.8mV/V
靈敏度 Fz
零點輸出
≤3%F.S
安全過載 Fx/Fy/Fz
150%F.S
極限過載 Fx/Fy/Fz
200%F.S
外殼材質
鋁合金/合金鋼
精 度
線性度 Fx/Fy/Fz
≤0.2%FS
重復性 Fx/Fy/Fz
≤0.1%FS
串擾 Fx 。Fy 。Fz
≤2.0%FS
電氣參數
激勵電壓
5～10VDC
輸入阻抗
240±20Ω
輸出阻抗
700±20Ω
接口方式
輸出接口
直出線
線纜長度
3m（默認）
溫度環境
工作溫度
-20 ~70 ℃
存儲溫度
-20 ~ 85 ℃
防護等級
IP65
其他
尺寸

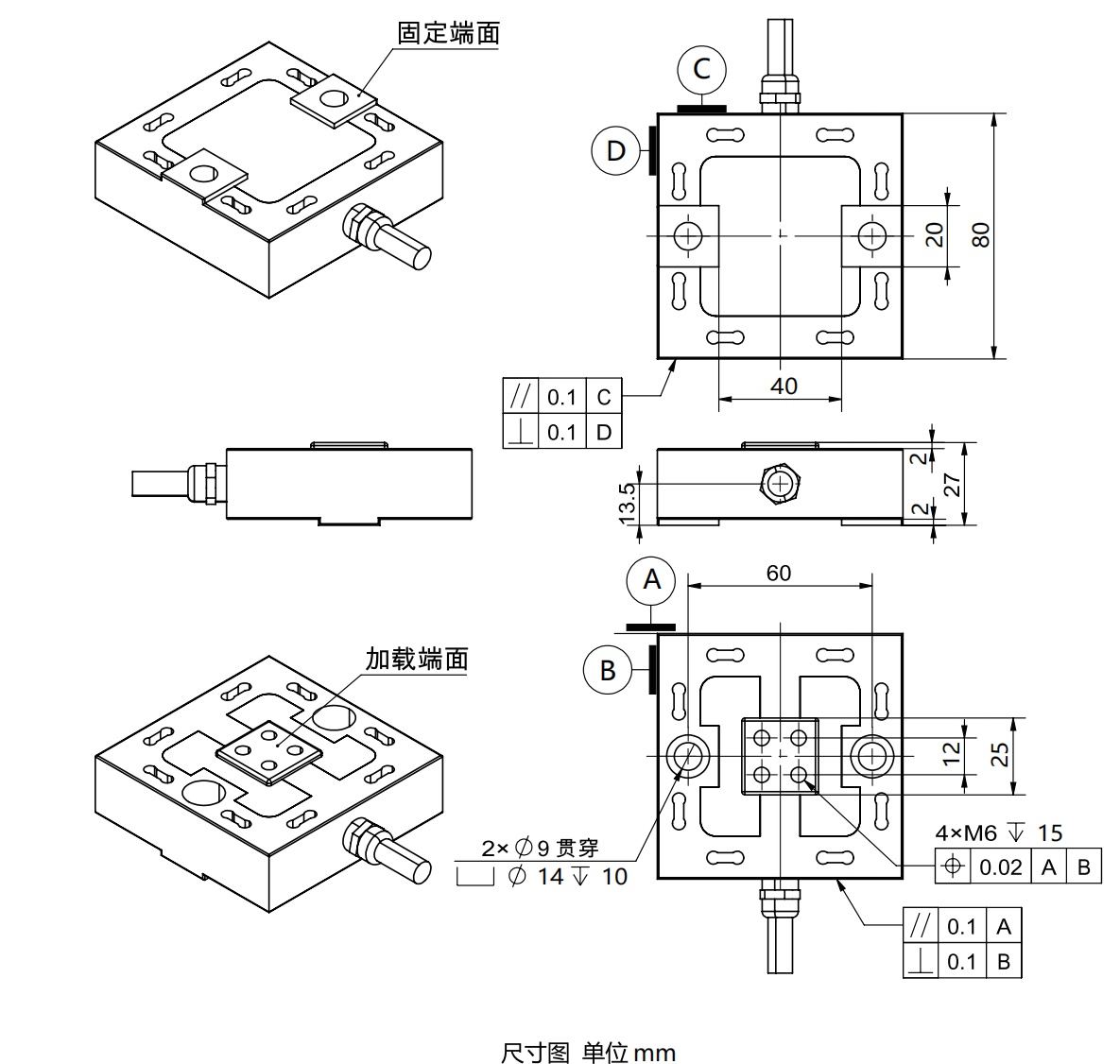

80 *80 H27mm ，具體見尺寸圖
?
