參 數 類 型

參 數 指 標

量程

Fx:  2kN-50kN，Fy: 2kN-50kN，Fz:2kN-50kN

額定力 Fx

±2kN,±5kN,±10kN,±20kN,±50kN

額定力 Fy

±2kN,±5kN,±10kN,±20kN,±50kN

額定力 Fz

±2kN,±5kN,±10kN,±20kN,±50kN

靈敏度 Fx/Fy

0.8～1.8mV/V

靈敏度 Fz

0.8～1.8mV/V

零點輸出

≤3%F.S

安全過載 Fx/Fy/Fz

150%F.S

極限過載 Fx/Fy/Fz

200%F.S

外殼材質

鋁合金/合金鋼

精      度

參數指標

線性度 Fx/Fy/Fz

≤0.3%FS

重復性 Fx/Fy/Fz

≤0.1%FS

串?dāng)_ Fx 。Fy  。Fz

≤2.0%FS

電氣參數

參數指標

激勵電壓

5～10VDC

輸入阻抗

120±35Ω

輸出阻抗

1700±30Ω

接口方式

參數指標

輸出接口

直出線

線纜長度

5m（默認）

溫度環境

參數指標

工作溫度

-20 ~70 ℃

存儲溫度

-20 ~ 85 ℃

防護等級

IP65

其他

參數指標

尺寸

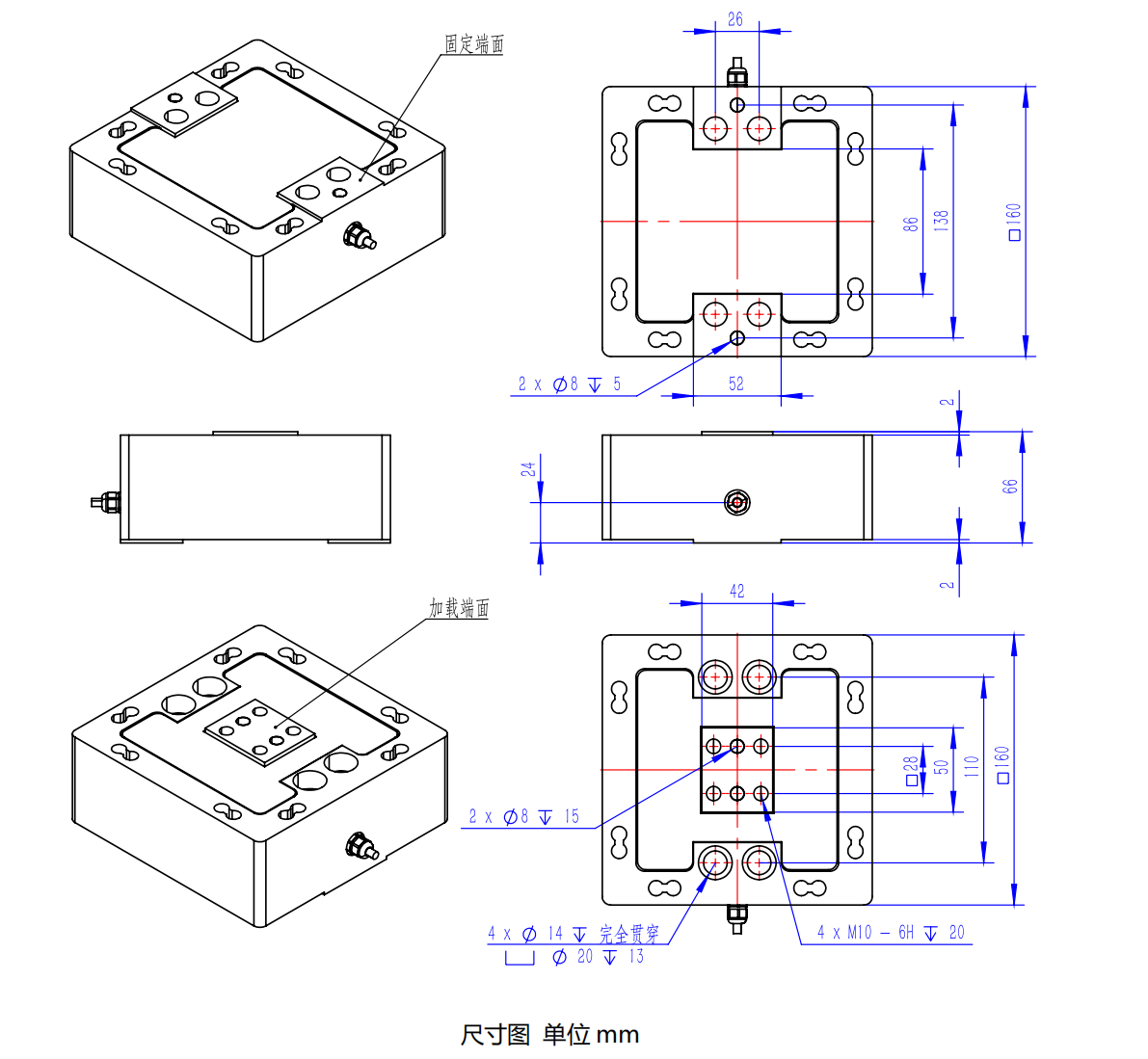

160 *160 H66mm ，具體見尺寸圖
