HUATRAN
量程范圍： Fxyz =1kN-50kN, Mxyz =200Nm-1.2kNm
精度范圍： ≤0.3%F.S
六軸力傳感器適用于可在三個相互垂直的軸向進行力和扭矩測量 ，具有大扭矩測量范圍與小外徑的雙重優勢
適用于空航天 ，機器人領域（如碰撞檢測.機器末端控制）， 磨床切削力 ，運動力學等場景測量控制
參 數 類 型
參 數 指 標
量程
Fx/Fy:1kN-15kN，Fz:2.5kN-50kN，Mx/My/Mz:200Nm-1.2KNm
額定力 Fx
±1kN,±5kN,±15kN
額定力 Fy
額定力 Fz
±2.5kN,±15kN,±50kN
額定力 Mx
±200Nm, ±500Nm, ±1.2KNm
額定力 My
額定力 Mz
靈敏度
0.8-1.5 mV/V
零點輸出
≤3%F.S
安全過載
200%F.S
極限過載
400%F.S
外殼材質
鋁合金/合金鋼
精 度
參數指標
線性度
≤0.3%FS
重復性
≤0.1%FS
串?dāng)_
≤2.5%FS
電氣參數
激勵電壓
5～10VDC
輸入阻抗
350±30 Ω
輸出阻抗
接口方式
輸出接口
航插接口（默認）
線纜長度
5m（默認）
溫度環境
工作溫度
-20 ~ 60 ℃
存儲溫度
-20 ~ 85 ℃
防護等級
IP65
其他
尺寸

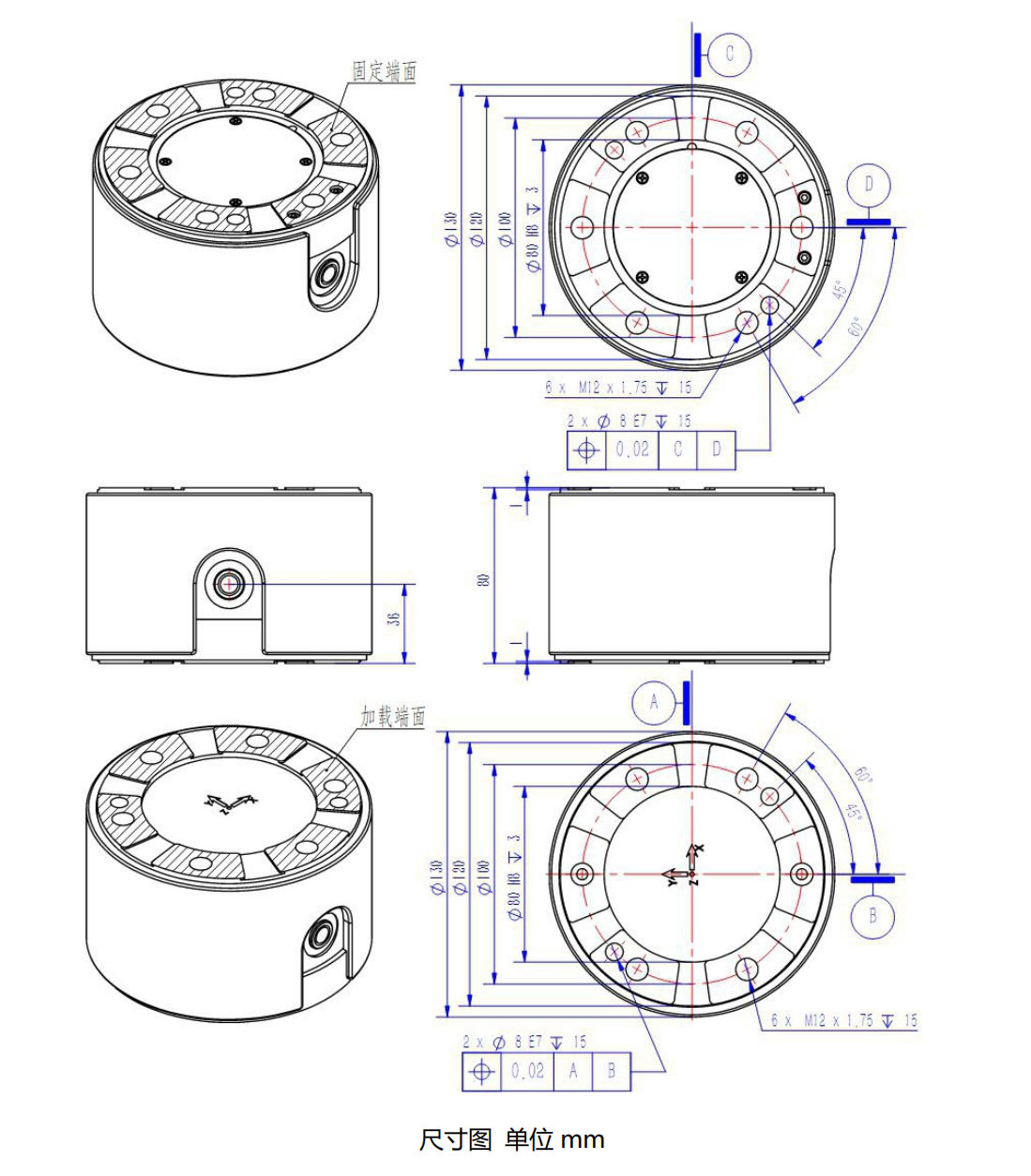

Φ 130 * H80mm ，具體見尺寸圖
?
